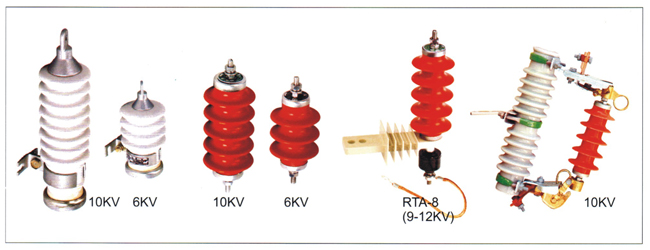

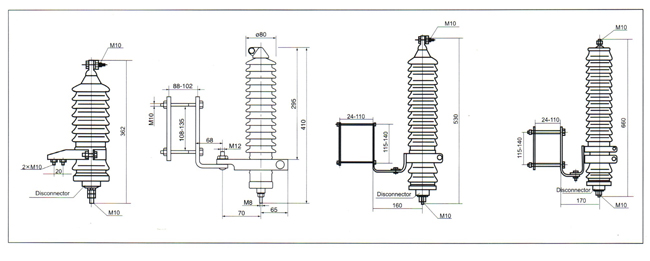

HY10W，HY5W 复合绝缘避雷器 Polymer type Lightning Arrester

HY10W，HY5W 复合绝缘避雷器 Polymer type Lightning Arrester





5KA 无间隙避雷器 Gapless arrester electrical character

型号
Type		 额定电压
Rated voltage (KV)		 最大持续运行电压
MCOV(KV)		 放电电压 Sparkover voltage(KV) 8/20us雷电流残压
Lightning impulse residual voltage(KV)		 方波冲击电流耐受
200us square awve impulse current withsiand		 大电流耐受
4/10us high current impulse
工频
Power frequency		 1.2/50us 雷电冲击
Lighting impulse
Y5C-3 3 2.55 5.0 7.8 9 100 65
Y5C-6 6 5.1 10.0 15.5 18 100 65
Y5C-9 9 7.65 16.5 24.5 27 100 65
Y5C-12 12 10.2 21.0 32.6 36 100 65
Y5C-15 15 12.7 25.0 38.8 45 100 65
Y5C-18 18 15.3 31.0 48.1 54 100 65
Y5C-21 21 17.0 34.0 52.7 63 100 65
Y5C-24 24 19.2 39.0 60.5 72 100 65
Y5C-27 27 21.9 45.0 69.8 81 100 65
Y5C-30 30 24.4 50.0 77.5 90 100 65
Y5C-33 33 26.8 55.0 85.3 99 100 65
Y5C-36 36 29 60.0 93.0 108 100 65
Y5C-42 42 34.1 70.0 108.5 126 100 65


注：如果是瓷管套避雷器，应掉型号前的H。Note:if it is procelain,without "H"

10KA 无间隙避雷器 Gapless arrester electrical character

型号
Type		 额定电压
Rated voltage (KV)		 最大持续运行电压
MCOV(KV)		 放电电压 Sparkover voltage(KV) 8/20us标准雷电冲击
Lightning current impulse		 线路放电等级
Line discharge class		 大电流耐受
4/10us high current impulse
工频
Power frequency		 1.2/50us 雷电冲击
Lighting impulse
Y10C-3 3 2.55 5.0 7.8 9 1 100
Y10C-6 6 5.1 10.0 15.5 18 1 100
Y10C-9 9 7.65 16.5 24.5 27 1 100
Y10C-12 12 10.2 21.0 32.6 36 1 100
Y10C-15 15 12.7 25.0 38.8 45 1 100
Y10C-18 18 15.3 31.0 48.1 54 1 100
Y10C-21 21 17.0 34.0 52.7 63 1 100
Y10C-24 24 19.2 39.0 60.5 72 1 100
Y10C-27 27 21.9 45.0 69.8 81 1 100
Y10C-30 30 24.4 50.0 77.5 90 1 100
Y10C-33 33 26.8 55.0 85.3 99 1 100
Y10C-36 36 29 60.0 93.0 108 1 100
Y10C-42 42 34.1 70.0 108.5 126 1 100

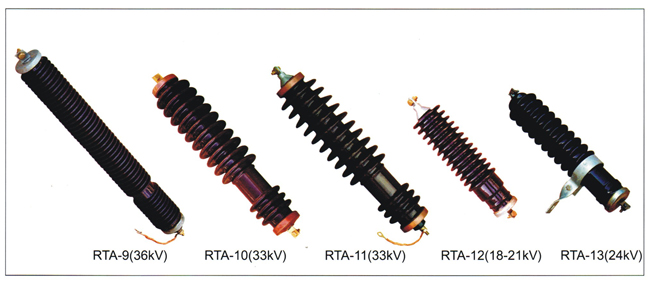

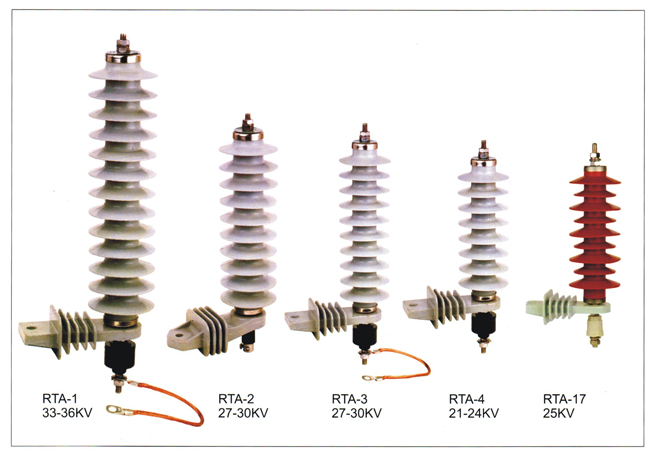

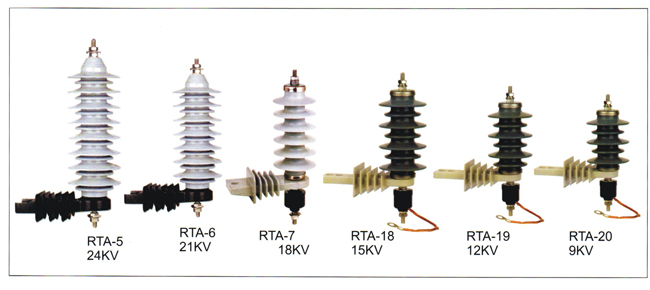

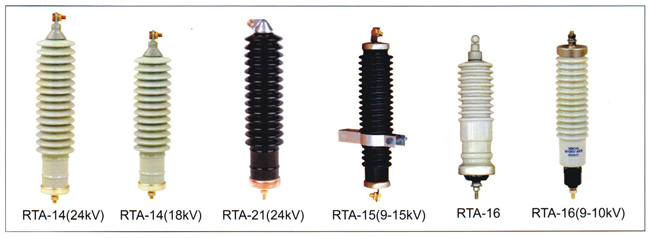

Y10W，Y5C，Y10W，Y10C 瓷套避雷器 Polymer Lightning Arrester





产品技术参数 Technology Parameter

型号
Type		 避雷器额定电压
Lightning arrester rated voltage (KV)		 系统标称电压
System nominal voltage(KV)		 持续运行电压
Continuous operation voltage(KV)		 直流1mA参考电压
DC 1mA voltage(KV)		 标称放电流下残压
Lightning impulse residual voltage(KV)		 陡波冲击残压
Steep current impluse residual voltage(KV)		 2ms操作通流容量
2ms square wave impulse current withstand(A)		 使用场所
Service scope
Y1.5W-0.28/1.3 0.28 0.22 0.24 0.6 1.3 - 75 低压
Low-voltage
Y1.5W-0.5/2.6 0.5 0.38 0.42 1.2 2.6 - 75

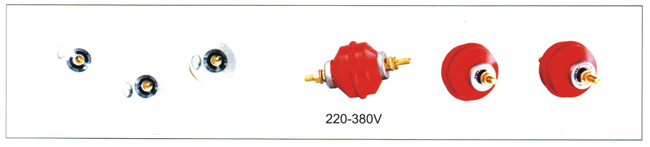

Y5WS-3.8/1.7 3.8 3 2.0 7.5 17.0 19.6 100 配电(S)
Power of distribution
Y5WS-7.6/30 7.6 6 4.0 15 30 34.5 100
Y5WS-10/30 10 6 8.0 15 30 34.5 100
Y5WS-12.4/50 12.7 10 6.6 25 50 57.5 100
Y5WS-17/50 17 10 13.6 25 50 57.5 100
Y5WZ-3.8/13.5 3.8 3 2.0 7.2 13.5 14.5 200 配电(Z)
Transformer substation
Y5WZ-7.6/27 7.6 6 4.0 14.4 27 31.0 200
Y5WZ-10/27 10 6 8.0 14.4 27 31.0 200
Y5WZ-12.7/45 12.7 10 6.6 24 45 51.8 200
Y5WZ-17/45 17 10 13.6 24 45 51.8 200
Y5WZ-42/134 42 35 23.4 73 134 154 400
Y5WZ-51/134 51 35 40.8 73 134 154 400
Y5WZ-100/260 100 110 78 145 260 291 400,600
Y10WE-100/260 100 110 78 145 260 291 600,800
Y2.5WD-3.8/9.5 3.8 3 2.0 5.7 9.5 10.7 400 旋转电机(D)
Circumvolve Electrical Maching
Y2.5WD-7.6/19 7.6 6 4.0 11.2 19 21.9 400
Y2.5WD-12.7/31 12.7 10 6.6 18.6 31 35.7 400
Y5WR-3.8/13.5 3.8 3 2.0 7.2 13.5 14.8 400 电容(R)
Capacitor
Y5WR-7.6/27 7.6 6 4.0 14.4 27 30.8 400
Y5WR-10/27 10 6 8.0 14.4 27 31.0 400
Y5WR-12.7/45 12.7 10 6.6 24 45 51 400
Y5WR-17/45 17 10 13.6 24 45 51 400
Y5WR-51/134 51 35 40.5 73 134 154
Y1.5W-2.4/6 2.4 3.2* 1.9 3.4 6 -   电机中性点
Electrical machine neuter point
Y1.5W-4.8/12 4.8 6.3* 3.8 6.8 12 -
Y1.5W-8/19 8 10.5 6.4 11.4 19 -
Y1.5W-60/144 60 110 48 85 144 -   变压器是性点
Transformer neuter point
Y1.5W-72/186 72 110 58 103 186 -


注：复合绝缘有机外套氧化锌避雷器上表型号前加“H”其技术参数指标如上表。*为电机额定电压。
Note: Please add an "H" before th spec.in the aove table of compound organc coat zin oxide arrester.

型号
Type		 系统标称电压(有效值)
System nominal voltage(KV)		 避雷器额定电压
Lightning arrester rated voltage (KV)		 工频放电电压
Power frequency discharge voltage(r.m.s)(KV)		 1.2/50us冲击放电电压
1.2/50us impulse discharge voltage(peak value)(KV)		 波前冲击放电电压
Front-of-wave impulse Discharge voltage(peak value)(KV)		 标称电流下残压(8/20us)
Residual voltage on nominal current(peak value)(KV)		 通流容量
Impulse current withstand(A)
方波
2000us squaer wave(A)		 4/10us大电流
High current inpulse(KA)
Y5CS-3.8/15 3 3.8 9 21 26.3 15
Y5CS-7.6/27 6 7.6 16 35 43.8 27 75
Y5CS-12.7/45 10 12.7 26 50 62.5 45
Y5CZ-3.8/12 3 3.8 9 20 25 12
Y5CZ-7.6/24 6 7.6 16 30 37.5 24 75
Y5CZ-12.7/41 10 12.7 26 45 56.5 41

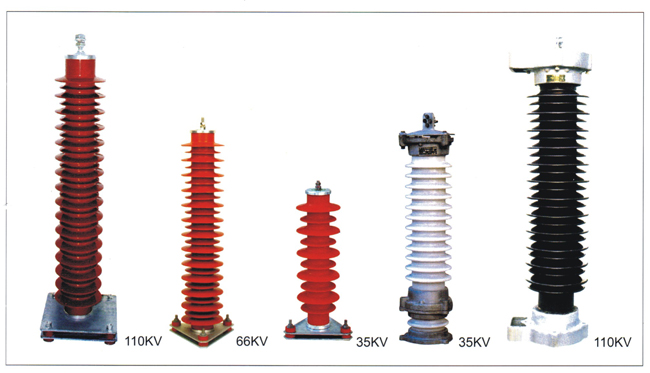

YW、HYW型氧化锌避雷器 Zinc Oxide Arreste




组合式过电压保护器

用途
RSB组合式过电压保护器是一种新颖的过电压保护器，主要用于35KV及以下电力系统中，保护变压器、开关、母线、电动机、并联补偿电容器等电气设备，可限制大气过电压及各种真空断路器引起的操作过电压，对相地和相间的过电压均能起到可靠的限制作用。
概述
RSB三相组合式过电压保护器由四只避雷器组成图示四星型接法，从而使各相地、相间的过电压都得到保护。由于结构上的巧妙配合，使一台避雷器起到6只避雷器的作用。同时克服了简单的三只避雷器星形接法不能更好保护相间过电压的缺点。RSB三相组合式过电压保护器可以是有串联间隙型，也可以是无间隙型。

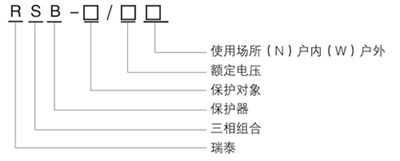

◆ 型号说明 Type instruction
正常使用条件

●适用于户内、外；
●环境温度—40℃～40℃；
●海拔高度不超过2500m；
●电源频率不小于48Hz，不大于62Hz；
●地震烈度7度及以下地区；
●最大风速不超过35m/s；
●过电压保护器长期r作电压，应不超过持续运行电压。

备注：如超过上述正常条件下使用请和我技术部联系。

结构安装尺寸

本产品叮以装在各种不同型号的KYN、GBC、JYN、GZSl、×GN等35KV以下
高压开关柜内。过电压保护器除四个线鼻f为裸导体外，其他部分被绝缘体封闭，故
用户在安装时，无需考虑它的相间距离和对地距离。只需；肾标有接地符号单元的电缆
接地外，其余分接A、B、C二相即可。该产品可直接安装在高压开关柜的底盘或互感
器室内，在订货时可按要求提供电缆长度，标准电缆长度60cm。



产品技术参数 Technology Parameter

表一RSB—A系列（电动机型）
电动机额定电压(KV) 有效值 6.3 10.5
保护器持续运行电压(KV) 7.6 12.5
工频放电电压(不小于)(KV) 10.3 17
直流1 mA参考电压(不小于)(KV) 峰值 10 16.2
1.2/50us冲击放电电压(不大于)(KV) 15 24.8
100A操作冲击电流残压(不大于)(KV) 14 23.1
500A雷电冲击电流残压(不大于)(KV) 15 25
2000us方波冲击电流(A) 400
安全净距离(不小于)(mm)   95 120
沿面爬离(不小于)(mm)   140 235
最小相间距离（mm）   115 145

表二RSB-B系列（真空断路器、开关型）
系统额定电压(KV) 有效值 6.3 10.5 35
保护器持续运行电压(KV) 7.6 12.7 42
工频放电电压(不小于)(KV) 14 23.2 72
直流1 mA参考电压(不小于)(KV) 峰值 13.6 22.5 70
1.2/50us冲击放电电压(不大于)(KV) 20.4 33.8 105
500A操作冲击电流残压(不大于)(KV) 20.4 33.8 105
5000A雷电冲击电流残压(不大于)(KV) 24 40 119
2000us方波冲击电流(A) 400
安全净距离(不小于)(mm)   95 120 285
沿面爬离(不小于)(mm)   140 235 1020
最小相间距离(mm)   115 145 470

表三RSB-C系列（电容器型）
系统额定电压(KV) 有效值 6.3 10.5 35
保护器持续运行电压(KV) 7.6 12.7 42
工频放电电压(不小于)(KV) 14.6 24.4 72
直流1mA参考电压(不小于)(KV) 峰值 13.8 23 70
500A操作冲击电流残压(不大于)(KV) 20.7 34.5 105
5000A雷电冲击电流残压(不大于)(KV) 23.4 39.1 119
2000us方波冲击电流(A) 400
安全净距离(不小于)(mm) 95 120 285
沿面爬离(不小于)(mm)   140 235 1020
最小相间距离(mm)   115 145 470

表四RSB—D系列(电机中性点)

保护器持续运行电压（KV）
电机额定电压（KV）
雷电冲击电流残压不大于（KV）
不小于（KV）
4.5
6.3
12.2
6.7
7.8
10.5
19.3
11.5



避雷器脱离器 Arrestor disconector

避雷器脱离器是一种可以在避雷损坏时，使避雷器引线与系统断开以排除系统持续故障，并给出事故避雷器可见标志的装置。TL-1型脱离器是一种爆型脱离器，产品性能符合60099-4的规定。
Arrestor disconector is a device for disconnecting an arrestor from the systm in the event of arrestor failure,to prevent a persisient fault on IEC the system and to give visible indication of the failed arrestor.TL-1 is a thermal explode disconector.our products as per IEC60099-4.Standard.

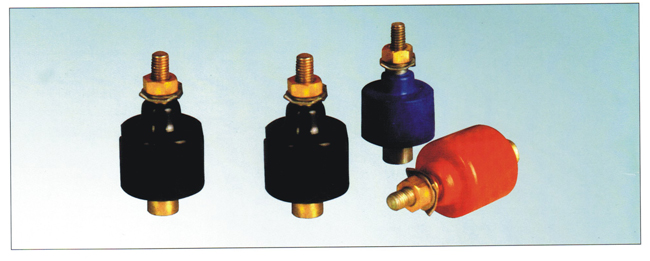

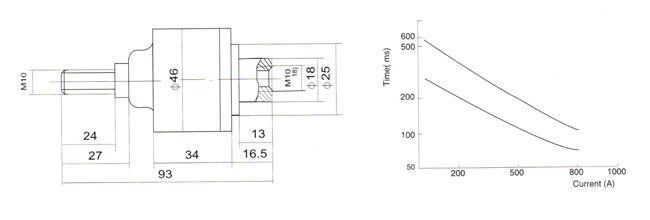

避雷器脱离器的安秒特性 Arresctor discom ector V-S character

动作电流
current level		 工频电流
Power frequency(A)		 方波冲击电流耐受
2000us square wave impulse current(A)		 大电流耐受
4/10us high current(KA)
20 200 800 600 100
  <0.5 <0.04 <0.02 ∞ ∞



氧化锌阻片 Zinc-oxide varistor
型号
Type		 尺寸
dimension(mm)
 		 标称放电电流
Nominal standard discharge current(KA)		 额定电压
Rated voltage(kV)		 最大持续运行电压
MCOV(kV)		 8/20ps残压
Lightning impulse residual volage(KV)		 方波电流耐受
2000/us square wave impulse current withstand(A)		 大电流耐受
4/10us high current impulse(A)		 线路放电等级
Line class
直径 diameter 高度 height
D35 φ35±0.2 24±0.5 5 3-3.4 2.55 9.1 100 65 -
D38 φ38±0.2 24±0.5 10 3-3.4 2.55 9.3 150 100 -
D42 φ42±0.2 24±0.5 10 3-3.4 2.55 9.2 - 100 Ⅰ
D53 φ53±0.2 24±0.5 10 3-3.4 2.55 8.9 - 100 Ⅱ

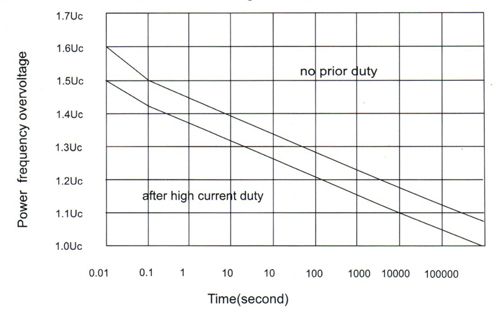

时间电压耐受特性 Temporary overvoltage capability
